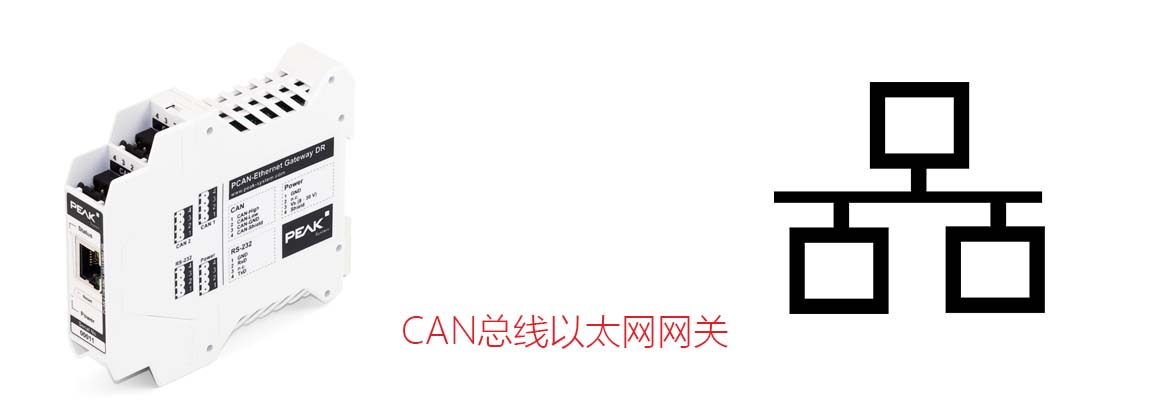

PCAN-Ethernet網關DR可通過IP網絡連接不同CAN總線。CAN幀被打包在TCP或UDP報文包內，然后通過IP網絡從一個設備轉發到另一個設備。PCAN-Ethernet網關DR提供一路LAN連接和兩路高速CAN接口。DIN導軌塑料外殼和支持擴展溫度范圍，使該模塊特別適用于工業環境。

通過舒服的web界面可對設備進行配置。除了提供各種狀態信息，該網站還能夠直接對設備本身、通訊接口、和報文路由的設置進行管理。

規格

• ARM9 Freescale iMX257 with 16 kByte Level 1 Cache 和128kByte 內部SRAM
• 256 MByte NAND Flash 和 64 MByte DDR2 RAM
• Linux操作系統 (版本2.6.31)
• RS-232接頭用于串行數據傳輸（為將來預留）
• 用一個歸零按鍵可重啟和歸零設備為工廠默認設置
• 通過一個web界面可配置網絡接口和報文轉發
• 塑料外殼 (寬度：22.5mm）可安裝在DIN導軌 (DIN EN 60715 TH35)

• LED指示設備狀態和電源
• 供電電壓8至30V
• 擴展工作溫度范圍-40至85°C

LAN屬性

• 數據傳輸使用TCP或UDP
• 10/100Mbit/s比特率
• RJ-45接頭，帶狀態LED

CAN屬性

• 兩路高速CAN通道 (ISO 11898-2)
• 比特率從 5 kbit/s 至1 Mbit/s
• NXP PCA82C251 CAN收發器
• CAN通道之間、CAN與RS-232、與電源之間電氣隔離最大500V
• 符合CAN規范2.0A和2.0B

網絡接口功能

• 顯示關于通訊接口和報文轉發等狀態信息。
• 定義公開顯示的狀態信息
• 導入和導出設備配置
• 重置設備配置為工廠默認值
• 方便的軟件升級
• 掃描IP網絡，查找其它PCAN-Gateway，更輕松建立路由
• 自動布局調整用于移動設備
• 經由網站重啟該設備
• 內置幫助頁面

CAN通道設置：

• 從預設列表選擇比特率達到1 Mbit/s
• 經由寄存的數值設置用戶定義的比特率
• 只聽模式的狀態切換

WLAN接口設置:

• 設置WLAN操作模式至基礎設施（客戶）、Ad-Hoc、或訪問點
• 自動或手動設置設備的IP地址 (IPv4) 和子網絡遮罩
• 連接到無線網絡
• 配置網絡加密

設置和管理報文轉發:

• 在CAN通道和LAN/WLAN之間（反之亦然）設置報文轉發
• 選擇要加入的CAN通道
• 根據IP地址和端口定義LAN/WLAN站
• 選擇傳輸協議TCP或UDP
• 啟用、禁用、和編輯存在的路由
• 禁用PCAN-Gateway握手，允許連接其它設備

報文過濾功能:

• 經由網絡接口的新區域創建和管理過濾器
• 用不同選項創建過濾器:
• 用11-bit 或 29-bit ID過濾報文
• 支持范圍和遮罩過濾器
• 可選反向過濾范圍
• 分派過濾器至多個路由

從軟件版本2.5.0開始，帶有WLAN接口的設備可工作于Ad-Hoc模式和訪問點模式。因此，通過WLAN連接兩個PCAN-Wireless Gateway (DR)不需要附加的訪問點。

發貨清單

• PCAN-Ethernet網關DR，導軌塑料外殼

• 配套接頭用于CAN通道、RS-232和電源

• RJ-45 network patch cord (2 m)

• PDF格式使用手冊

• 印刷的快速啟用指引

貨號 IPEH-004010

附件

PCAN-D-Sub連接適配器可選購。

下載

更多信息
